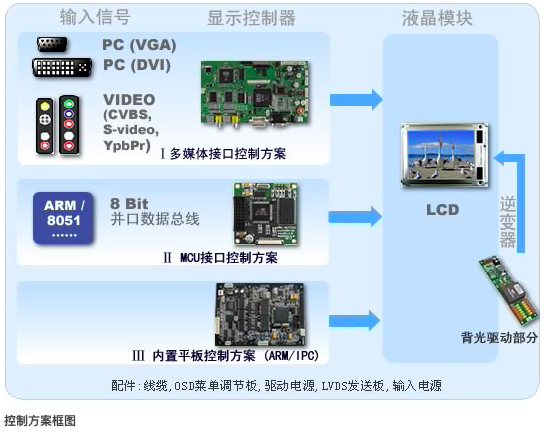

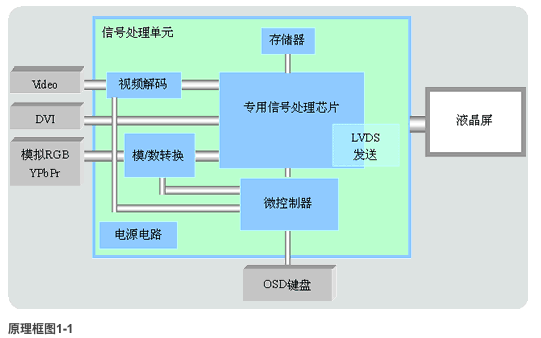

原理框圖1-1

a.適用輸入信號：
PC(VGA)/DVI/VIDEO(CVBS、S-Video、YPbPr)，您要是對輸入信號不清楚請進入液晶應用知識查找。
b.多媒體接口顯示控制器特點：
（1）多媒體顯示控制器是我公司自主研發的，采用專業化顯示控制芯片，具有多功能顯示控制，適用于PC(VGA),DVI,HDTV和視頻接口的液晶顯示器，能為多種分辨率 TFT-LCD 提供優質的顯示畫面，并能為大屏幕高分辨率平板顯示的提供專業解決方案。
（2）多媒體接口顯示控制器除了提供優質的顯示畫面外，并能提供多功能控制，如:
畫中畫（VGA,DVI,VIDEO）功能
鍵盤，紅外遙控OSD功能
單/雙通道TTL/LVDS信號輸出可選
顯示屏供電3.3V/5V/12V可選
水平、垂直圖像畫面旋轉
…………

c.控制TFT液晶屏
此控制器可控制分辨率為1920×1080，1600×1200，1280×1024，1024×768，800×600，640×480 TFT－LCD ，但不適用于 STN-LCD 。若您還想了解更多有關LCD的信息可直接進入產品中心，若您對液晶屏選型處在困惑我們給您提供了售前支持 。

d.逆變器的選配
若您的LCD背光采用的是LED，那么您一定要選擇參數匹配的的恒流源板，才能確保LCD合適的亮度和壽命，否則不正確使用會嚴重導致LCD顯示質量，燈管壽命降低。為了確保我們提供的LCD顯示效果，我公司為每款LCD提供匹配恒流源，歡迎進入背光及其驅動了解更多知識。

e.方案應用

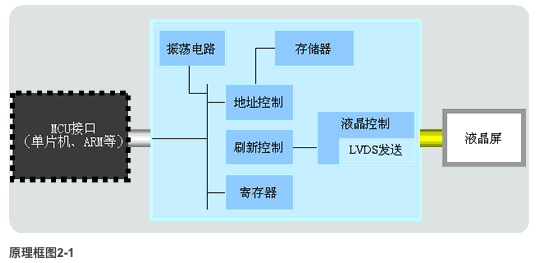

原理框圖2-1

a.適用輸入信號：
8bit并口數據總線，如單片機（8051等），ARM等

b.MCU接口顯示控制器特點：
(1) MCU接口顯示控制器是彰峰公司自主研發，具有與計算機接口和操作指令簡單統一、可以對顯示存儲器進行實時的讀寫操作的特點。適用于多種液晶屏，如真彩色 TFT-LCD (數字接口&模擬接口)、單色STN-LCD,但它也存在一定的局限性：功能簡單，局限于中低分辨率，產品升級移植不方便。
(2) 控制LCD色彩：
● MONO STN(單色)LCD可實現單色/四級灰度
● TFT(真彩色)LCD可實現16/256/64K色
c.支持LCD類型：
● MONO STN(單色)LCD：可支持分辨率320×240，640×240，640×480
● TFT(真彩色)LCD（數字接口LCD）：可支持分辨率320×240，640×480，800×600
● TFT(真彩色)LCD(模擬接口LCD):可支持分辨率320×240

d.逆變器的選配
若您的LCD背光采用的是LED，那么您一定要選擇參數匹配的的恒流源板，才能確保LCD合適的亮度和壽命，否則不正確使用會嚴重導致LCD顯示質量，燈管壽命降低。為了確保我們提供的LCD顯示效果，我公司為每款LCD提供匹配恒流源，歡迎進入背光及其驅動了解更多知識。

e.配件選擇
請根據控制方案的要求正確選擇相應配件，特別注意選擇優質的信號線纜。

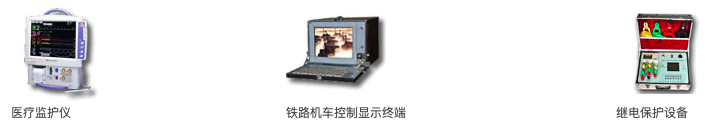

f.行業方案應用

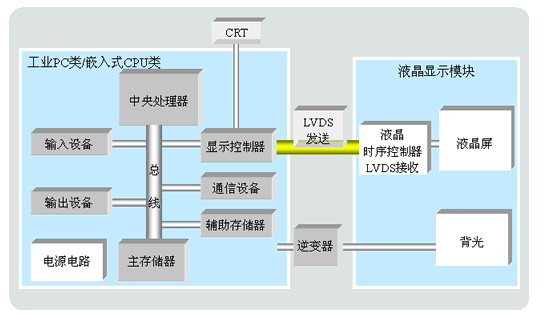

原理框圖3-1

a.控制TFT液晶屏
此控制器可控制分辨率為1600×1200,1280×10241024×768，800×600，640×480，320×240 TFT-LCD。若您還想了解更多有關LCD的信息可直接進入產品中心 ，若您對液晶屏選型處在困惑我們給您提供了售前支持 。

b.逆變器的選配
若您的LCD背光采用的是LED，那么您一定要選擇參數匹配的的恒流源板，才能確保LCD合適的亮度和壽命，否則不正確使用會嚴重導致LCD顯示質量，燈管壽命降低。為了確保我們提供的LCD顯示效果，我公司為每款LCD提供匹配恒流源，歡迎進入背光及其驅動了解更多知識。

c.配件選擇
請根據控制方案的要求正確選擇相應配件，特別注意選擇優質的信號線纜。
d.行業方案應用
